Sandalye Statik / Döngüsel Test için Ekran Kontrol Evrensel Mobilya Test Makineleri dokunun

Sandalye Statik / Döngüsel Test için Dokunmatik Ekran Kontrolü Evrensel Mobilya Test Cihazları

Giriş:

Koltuk Statik / Döngüsel Test için Dokunmatik Ekran Kontrolü Evrensel Mobilya Test Cihazları, yük veya kuvvetli çeşitli parçalara uygulayarak kanepe yapısının gücünü belirlemek için normal fonksiyonel kullanımı simüle etmek için.Belirli şekil ve yük modüllerini, sırasıyla belirli form, frekans, tekrarlanan yük koltuğu, sırt ve kol dayama yeri ile kullanma.Her noktada basıncı göstermek için kuvvet sensörü vardır.

Ana teknik parametreler:

Senor hassasiyeti:% 0.3

Kontrol paneli: programlanabilir LCD dokunmatik ekran denetleyicisi

Maksimum örnek boyutu: (L × G × Y) 2200 × 1200 × 1200 mm

Koltuk yükü: 0 ~ 200kg (ayarlanabilir)

Arka yük: 0 ~ 100kg (ayarlanabilir)

Test çevrimi: 0 ~ 999,999 (ayarlanabilir)

Makina ağırlığı: 400kg

Güç: 1 faz, AC220V, 50Hz

Hava basıncı: 7kg / cm2

Tasarım kriterleri: EN4875

Ana Parametreler:

Dokunmatik ekran Üniversal Sandalye Statik ve Döngüsel test makineleri birkaç parçadan oluşur

1. Gerginlik mekanizması, servo motor ve kayış kasnağı mimarisi, gerilime dönüştürülen dönme yoğunluğu ve takviye edilmiş kuvvet değerleri sensör doğru gerginliği okur, bir dizi çekme elde etmek için servo motorun kapalı döngü kontrolünün hareketi.Statik ve döngüsel test.Ralli ve hız serbest olarak ayarlanabilir.Temel olarak 5, 6,13,14,15 ve 16 testi için kullanılır.
2. Bu makineye ek olarak, dikey aparat ve yatay aparat 1 grubu için sırasıyla iki grup elektrikli aktüatör ile yapılandırılmıştır, her grup bağımsız olarak hızı ve itişi ayarlar.İnme 500mm
3. Servo motorun dikey araçları aktüatör için kullanılabilir, dikey konum ayarı, esas olarak testin ilk 11.4,22,23 ve 24'ü için kullanılır;maksimum basınç 150 kg'dır.
4. Seviye cihazı servo motoru, parçaların yukarı ve aşağı ve sol ve sağ mobil ve farklı test yeri talebini karşılamak için esnek fren pozisyon ayarlamasına neden oldu, esas olarak 10,12.3 ve 12.4 testlerinde kullanılır.50 kg maksimum itme kuvveti, 500 mm ila 1200 mm arasında yukarı ve aşağı ayarlanabilir.
5. Test makinesinin alt plakası, farklı montaj kolaylığı için çok sayıda vida deliği delme

Ataşmanlar ve sabit test koşulları

1. her elektrikli aktüatör ön- uç hızlı bir konektör kolay değiştirme için yük bloğu ve fikstür

2. bilgisayar ile donatılmış olabilir, kayıt kuvveti ve deplasman değişiklikleri.

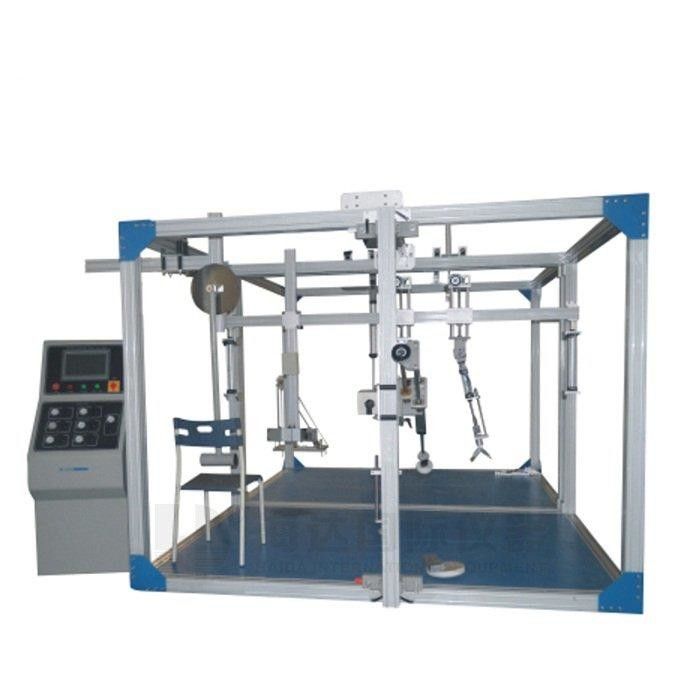

Dokunmatik Ekranlı Evrensel Sandalye Statik ve Döngüsel test makineleri
