SATA Akıllı Test Ekipmanı Çip Tanıma Test Cihazı

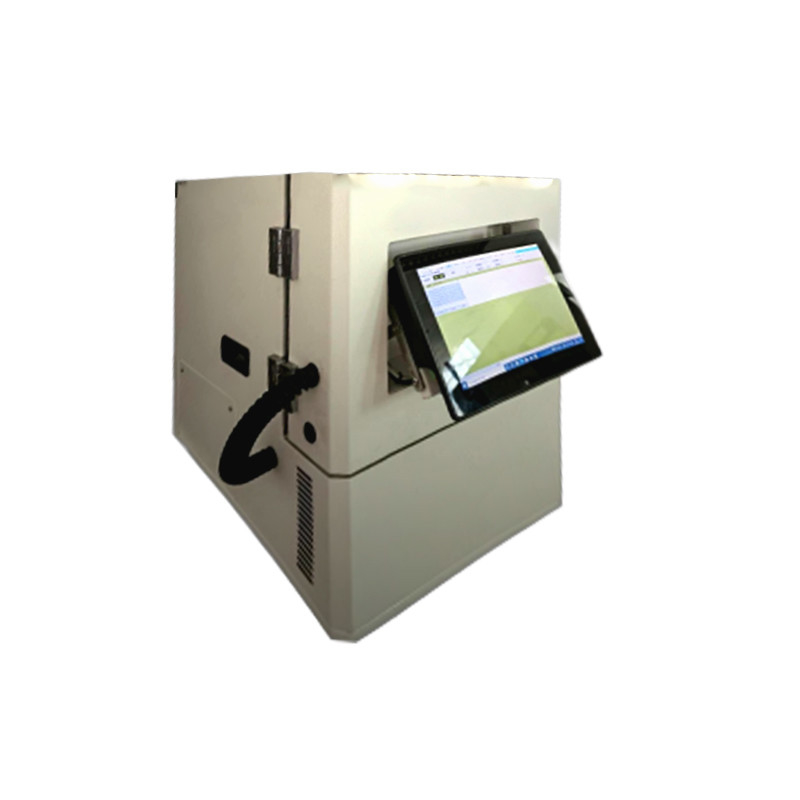

SATA Akıllı Test EkipmanıÇip Tanıma Test Cihazı

Ana Özellikler:

1. SATA ürünlerinin test edilmesi için destek;

2. SATA için üretilen test parçası sayısının özelleştirilmesine yönelik destek, örneğin 96 adet, 124 adet, 196 adet, 256 adet, vb;

3. 6, 12, 18 gibi mikro ve küçük özelleştirmelerin geliştirilmesi için destek;

4. Destek (-70 derece ila +180 derece) testi;

5. Anormal elektrik kesintisi testleri ve eskime testleri için destek;

6. Otomatik sıcaklık kontrolü testi için destek;

7. Yazılım kullanarak tüm testlerin akıllı kontrolü için destek;

8. Test yazılımının özelleştirilmesi için destek;

9. Haznede hava hızı ve sıcaklık eşitleme desteği;

10. Hızlı sıcaklık artışı ve düşüş kontrolü için destek;

11. SATA yaşlanmasının özelleştirilmiş gelişimi için destek;

12. Testin saha dışı kontrolüne ve test sonuçlarının görüntülenmesine izin veren ağ bağlantılı kontrol desteği;

13. APP uzaktan kumanda testi için destek;

Makinenin Ana Bileşenleri:

1. Komple test sistemi, bir yüksek ve düşük sıcaklık odası, TEST PC ana kartı, BASEBOARD ve PM kartları, ESD test armatürleri, iletim veri KABLO kabloları, ESD ön ve arka yalıtımlı fiber paneller, dokunmatik ekran işletim platformu ana çerçevesi, özelleştirilmiş sızdırmazlık tapaları, ESD'den oluşur. ön PC anakart standı, özel test güç kaynağı, FPGA panoları, vb.

Ana Donanım Bileşenleri:

1. TEST PC test anakartları;
2. SÜPERLİK tahtaları;
3. Komple makine devreleri ve güç kontrol bileşenleri;
4. Anti-statik ürünler için ESD test armatürleri;
5. ESD antistatik ön ve arka yalıtım fiber levhalar;
6. Yüksek ve düşük sıcaklık direnci için silikon contalar;
7. ESD antistatik ön bilgisayar ana kartı rafları;
8. Aktarım verileri KABLO kablosu;
9. Özel test güç kaynakları;
10. Gigabit anahtarı;
11. Konsol ana bilgisayarı.

Yazılım Ve Donanım Bölümünün Ana Bileşenleri:

1. Test PC'si: Anakart, CPU, HDD, sabit disk ve güç kaynağı dahil 1 set.Test PC donanımı temel olarak aşağıdaki PCT, BIT, MDT ve FDS'ye göre yapılandırılmıştır;
2. Konsol: Tüm Test PC çalışmasını kontrol edebilen, test için kontrol arayüzü olan, test komutlarını ve yapılandırma komut dosyalarını göndermek için kullanılan ve testin komut merkezi olan bir dizi yüksek kaliteli dokunmatik PC ana bilgisayarı;

SSD SATA Akıllı Donanım ve Yazılım Entegre Test Sisteminin Tanımı:

1. PCIe SSD akıllı test sistemi, Win10 işletim sistemi platformuna dayalıdır.Açık komut dosyası modu aracılığıyla, PCIE ürününün yüksek ve düşük sıcaklık odasının ve test öğelerinin sıcaklığı istenildiği zaman değiştirilebilir ve veriler, tek tıklama işlemi elde etmek için LINUX sistemi ve yol yağlayıcı aracılığıyla aktarılabilir. , ağ kontrolü, emek tasarrufu, akıllı veri yönetimi ve test sonuçlarının kalıcı olarak saklanması.
2. Donanım, yazılım ve mekanizma tasarımı da dahil olmak üzere SSDPCIE'nin güvenilirliği ve uzun vadeli kararlılığı için tasarlanmıştır; amaç, testi mümkün olduğunca otomatik hale getirmek, test yapılandırma öğelerini daha esnek hale getirmek, mevcut test kanallarını daha fazla kullanmak ve tasarruf sağlamaktır. uzay.

sistem özellikleri

1. PCBA ve armatürler, birkaç ila düzine PC kartı içeren özel bir bölmeye yerleştirilmiştir (bölmenin boyutuna bağlı olarak, SSD doğrulaması için küçük bölmeler ve SSD üretimi için büyük bölmeler).Bu, yerden tasarruf sağlar ve test edilecek kart sayısını artırır (birden fazla set kolaylıkla kurulabilir).
2. Bir PC anakartı, SATA2.0 ve SATA3.0 tipi SSD'leri destekleyen 6 SATA SSD'ye aynı anda bağlanıp test edilebilir.
3. Özelleştirilebilir Linux ve Windows test yazılımı, test içeriği bir veya daha fazla betik dosyası tarafından yapılandırılabilir.Çeşitli elektrik kesintisi testlerini, Burn-In-Test'i, güç tüketimi kontrol testlerini vb. destekler.
4. Bir Windows PC, Ether-net yoluyla birkaç test sistemi PC'sine bağlanabilir ve Windows tarafında komut dosyası düzenleme, Haznenin sıcaklığını otomatik olarak kontrol etmek ve birden fazla test öğesi gerçekleştirmek için kullanılabilir.
5. SSD güç tüketimi ölçümü ve kontrolü için destek.
6. UART Bağlantı Noktası aracılığıyla test edilen her bir SSD tarafından gönderilen tüm mesajları toplamak için UART Günlüğü işlevini destekler (SSD tasarımları, UART sinyallerinin belirli pin altın parmaklarına bağlanmasını desteklemelidir).
7. Özel Linux test yazılımı, USB arabirimi aracılığıyla karta bağlanır.

Güç Döngüsü Testi:

1. Bu testin temel amacı, SPOR'un düzgün çalıştığını doğrulamaktır.Bu genellikle aşağıdaki kapatma testlerini içerir.
2. Tüm SSD yazma komutları tamamlandıktan sonra, PC bir acil bekleme komutu verir ve ardından kapanır.Bu, NOPLP CAP SSD'ler için kullanılır.
3. Tüm SSDwrite komutları tamamlandıktan sonra PC'nin gücü hemen kapatılır.Tekrar enerji verildikten sonra, son elektrik kesintisinden önce yazılan tüm veriler karşılaştırılmalıdır.
4. (SPOR) Yazma komutu devam ederken gücü kapatın.Tekrar güç verildikten sonra, son elektrik kesintisinden önce yazılan tüm verilerin karşılaştırılması gerekir.
5. Write SSD tarafından kullanılan program yürütme iş parçacığı, geri sayım iş parçacığıyla ilgili değildir, bu nedenle rastgele kapanma garanti edilir.
6. Güç Tüketimi Testi.
7. Güç gerektiren SSD'leri taramak için okuma, yazma ve boşta kalma sırasında güç tüketimini test eder.
8. Performans testi.
9. Anormal SSD'leri taramak için okuma ve yazma performansını test eder.
10. Yanma Testi.
11. Windows Burn-In-Test LBA Modu testine benzer şekilde, 7 model mevcuttur.

Test Bilgisayarı Açıklaması:

1. Test PC'si esas olarak SSD güç kaybını, toplu okuma/yazma karşılaştırmasını, tam disk okuma/yazmayı, belirli kalıplarla ortamın eskime testini, yeni bozuk blokların istatistiklerini ve protokol testini vb. test etmek için kullanılır. Test PCT'si temel olarak aşağıdakilere ayrılır kategoriler: PCT, BIT, MDT ve FDS.
2. PCT (Güç Döngüsü Testi): Çeşitli Model anormal güç kaybı testleri, güç kaybı işlemeyi test etme ve SSD algoritmalarının yeniden yapılandırması, anormal güç kaybı sırasında verilerin bütünlüğünü doğrulama.
3. BIT (Burn-In Testi): çeşitli kalıpların sırayla veya rastgele okunduğunu/yazıldığını ve çeşitli kalıpların ortam üzerindeki etkisini doğrular.
4. MDT (Multi-Drive Test): SSD'nin ATA1-8 spesifikasyonunun komutlarını desteklediğini doğrular, desteklenen komutları SSD'ye gönderir ve sonuçların herhangi bir hataya sahip olmadığını doğrular.
5. Sonuçlar herhangi bir sorun için doğrulanacaktır.
6. FDS (Tam Sürücü Taraması): Eşleme tablosunun doğru olduğunu doğrulamak için SSD üzerinde tam sürücü okuma ve yazma işlemi;

Test PC'sinin Ayrıntılı Özellikleri:

1. PCT Güç Çevrim Testi

1. Çeşitli modellerin konfigürasyonu;
2. Okuma/yazma veri boyutlarının konfigürasyonu;
3. Sıralı ve rastgele okuma/yazma karşılaştırma yapılandırmaları;
4. anormal kapanma ile normal kapanma veri bütünlüğünün doğrulanması;
5. açılış ve kapanış sürelerini kontrol etmek için komut dosyası oluşturma;
6. LBA'lar için veri okuma/yazma işlemlerini belirleme;
7. Kapatma işlemi ve yeniden yapılandırma için SSD algoritmalarının test edilmesi;
8. UPS kararlılığının ve kapasitif yük talep değerlerinin test edilmesi;
9. Disk önyükleme sürelerinin test edilmesi;
10. Ürünün güç yönetimi işlevlerinin kararlılığının test edilmesi;
11. Test disklerinin UPS eskimesinin test edilmesi;
12. Kart seviyesindeki elektronik bileşenlerin yüksek ve düşük sıcaklıklarda lehimlenmesi için test edilmesi;
13. piyasadaki SSD ürünlerinin elektrik kesintisi korumasını doğrulamak için kullanma imkanı
14. çeşitli anakartlarla SSD uyumluluğunun doğrulanması;
15. Döşemenin Doğrulanması;
16. Test günlüklerinin ve düzenli yüklemelerin otomatik olarak kaydedilmesi;

1. BIT Yanma Testi

1. Sıralı okuma/yazma eşleşmesinin ve çeşitli Pattens için performansın doğrulanması;
2. çeşitli Patten için rastgele okuma/yazma karşılaştırmalarının ve performansının doğrulanması;
3. Çeşitli kalıpların medya üzerindeki etkisine ilişkin istatistikler;
4. Çeşitli Patten ürünlerinin yaşlanma testleri;
5. Tüm Kalıpların tam ve otomatik testi;
6. Sektör sayısı ve Desen komut dosyası olarak yazılabilir;
7. Okuma/yazma karşılaştırma doğrulaması için test süresi ayarlanabilir;
8. Test sırasında yeni bozuk blokların sayılması;
9. Ürünün tam işlevselliğini test etmek için Çerçeve boyutunu belirtin;
10. DDR, Flash ve arabirim arasındaki veri yolunun doğrulanması;
11. SSD rasgele okuma/yazma performansı kararlılığının doğrulanması;
12. Test günlüklerini otomatik olarak kaydedin ve düzenli aralıklarla yükleyin;

1. MDT Çoklu Sürücü Testi

1. Sektör numarası yapılandırılabilir;
2. LBA28 ve LBA48 yapılandırılabilir;
3. Ürünün arayüz protokollerinin uyumluluğunun doğrulanması;
4. Protokolde belirtilen komutlar ve istatistikleri için ürünün desteğinin doğrulanması;
5. Ürün üzerinde ilgili testleri gerçekleştirmek için komutları belirleme imkanı;
6. DATA komutu için okuma/yazma işlemlerinin doğrulanması ve verilerin karşılaştırılması;
7. Veri Yok komut desteğinin doğrulanması;
8. Test günlüklerinin ve düzenli yüklemelerin otomatik olarak kaydedilmesi;

1. FDS Tam Sürücü Taraması

1. Disk eşleme tablosunun doğruluğunu doğrulamak ve karşılaştırma işlemlerini gerçekleştirmek için tam disk okuma ve yazma işlemleri;
2. Desen ve Sektör numaraları yapılandırılabilir;
3. Okuma/yazma işlemleri için yapılandırılabilir zamanlama;
4. Kötü bloklar ve Zayıf bloklar için Flash taraması;
5. DDR'nin tüm Flash bloklarına karşı doğrulanması;
6. SSD algoritma eşleme tablosunun doğru olduğunu doğrulayın;
7. Test günlüklerinin otomatik olarak kaydedilmesi ve düzenli yükleme;
