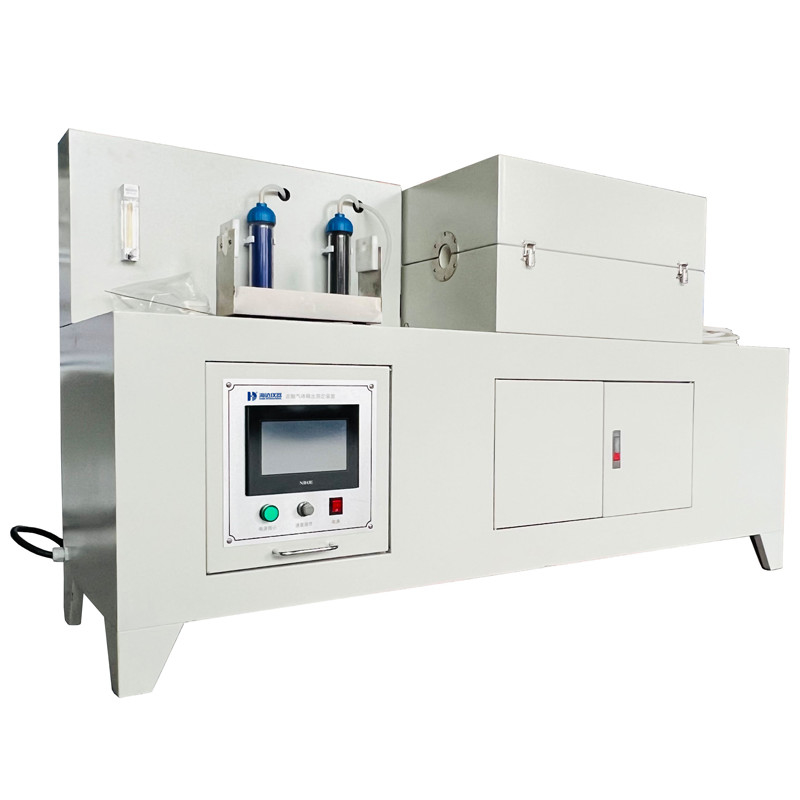

Halogen asit gazı emisyon ölçüm cihazı test makinesi

Halogen asit gazı emisyon ölçüm cihazı

Açıklama:

Bu cihaz, kablolardan veya optik kablolardan malzemelerin yanması sırasında salınan gazların pH değerini, asitliğini ve iletkenliğini ölçer.Düşük halogenli ve halogensiz alev gerileyici kablolarda toplam halogen asit gaz içeriğini belirlemek ve pH ve iletkenlik ölçümleri yoluyla gaz asitliğini değerlendirmek için kullanılır.

Uyum STandardlar:

GB/T 17650.1 (Kablolardan veya optik kablolardan elde edilen malzemelerin yanmasında gelişen gazlar için test yöntemleri)
GB/T 17650.2-8
IEC 60754-1:1994, IEC 60754-2:1991
GB/T 19666-2005 (alev gerileyici ve yangına dayanıklı tel ve kablolar için genel kurallar)
GA 306.1-2007 (6. Bölüm)3.4), GA 306.2-2007 (6. Bölüm).3.4)

UL 2556-2007 (Bölüm 9.10 ve 9.11)

1Tüp fırın:

Isıtma odası:Etkili uzunluk: 600mm; çapı: Ø42mm.

Isıtma sistemi:Düzenlenebilir elektrikli ısıtma sistemi; Güç: 220V/10KW (Şekil 1'e bakın).

2Yanma tüpü:

Malzeme:Korozyona karşı dayanıklı silika ateşli tüp.

Boyutları:İç çapı: 40 mm; Giriş noktasındaki çıkıntı uzunluğu: 60 × 200 mm; Çıkış noktasındaki çıkıntı uzunluğu: 60 × 100 mm (termal genişlemeye izin verir).

3Yanma Teknesi:

Malzeme:Erimiş kuvars tüp.

Boyutları:Uzunluk: 100mm, Genişlik: 25mm, Derinlik: 10mm.

Besleme mekanizması:Bir çubuk mıknatısı ve platin tel ile çalıştırılıyor.

4Gaz toplama:

Absorpsiyon şişeleri:İki şişe; biri manyetik karıştırıcıyla donatılmış ve 220 ml sodyum hidroksit çözeltisi içerir.

5Gaz tedarik sistemi:

Hava akış ölçer:Düzenlenebilir aralığı: 20 ′′ 200 ml.

Kompresör:Kullanıcı tarafından sağlandı.

6Örnekleme:

Örnek miktarı:500-1000 mg.

7Halogen Asit İçeriği Ölçümü:

Analiz Saldosu (ihtiyaç duyulmaz):Kesinlik: 0.1mg.

Dijital pH ölçer:Kesinlik: 0.02 pH.

İletişim ölçer:Aralık: 0 ̊1 × 105 μS/cm.

Kontrol sistemi:PLC + Weintek dokunmatik ekranı, hassas ve kullanıcı dostu bir işletim için.

8Temel bileşenler:

• Tüplü ısıtıcı fırın (1 set)
• Kuvars ısıtma tüpü (1 set)
• Kontrol kutusu (1 birim)
• Manyetik karıştırıcı (1 birim)
• Filtre koltuğu (500 ml, 2 adet)
• Gaz yıkama şişesi (500 ml, 2 adet)
• 1.5 tip termokopl (1 set)
• Silikon boru (3 metre)
• Lastik boru (2 metre)
• Yanma tekneleri (20 adet)
• Dijital pH ölçer (1 birim)
• İletişim ölçer (1 birim)
